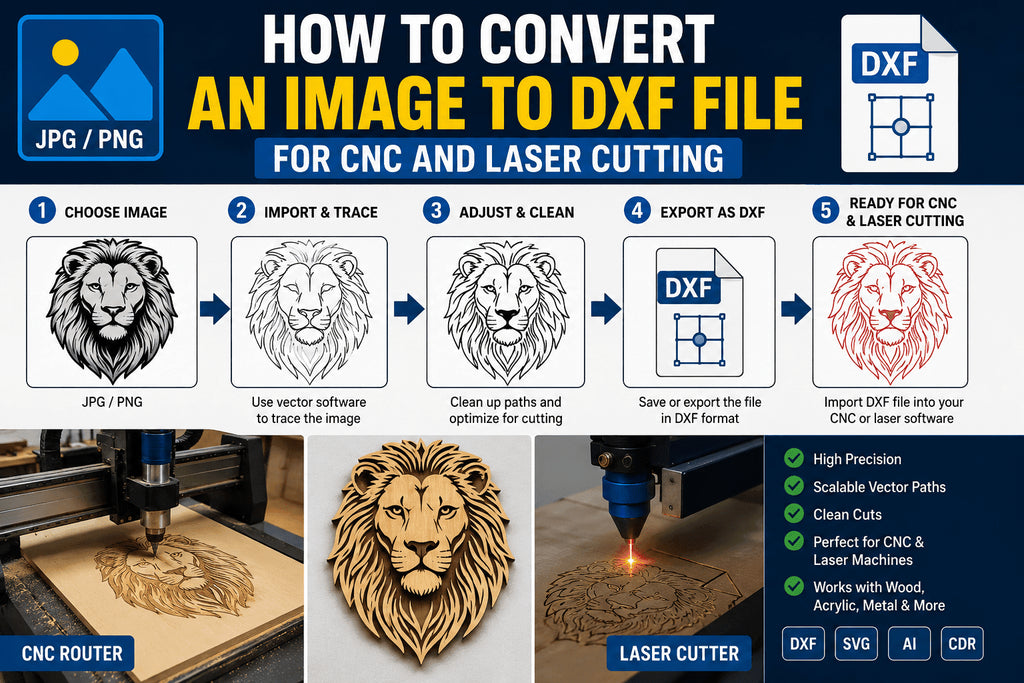

Cómo convertir una imagen a un archivo DXF para corte CNC y láser

Ya sea que esté creando letreros metálicos personalizados, decoración de madera, diseños acrílicos o piezas de máquinas de corte de precisión, una cosa sigue siendo la misma: su máquina de corte CNC o láser necesita el formato de archivo correcto para producir resultados precisos.

Muchos principiantes asumen que pueden cargar una imagen JPG o PNG directamente en una máquina CNC, pero el proceso no funciona así. Las imágenes rasterizadas están hechas de píxeles, mientras que los routers CNC y los cortadores láser requieren rutas vectoriales para seguir líneas de corte precisas.

Aquí es donde los archivos DXF (Drawing Exchange Format) se vuelven esenciales.

En esta guía, aprenderá cómo convertir una imagen en un archivo DXF, por qué el arte vectorial es importante y las mejores prácticas para crear archivos limpios y listos para la producción para proyectos de corte CNC y láser.

¿Qué es un archivo DXF?

DXF (Drawing Exchange Format) es un formato de archivo basado en vectores desarrollado para intercambiar datos de diseño entre programas CAD y equipos de fabricación.

A diferencia de las imágenes JPG o PNG, un archivo DXF contiene rutas matemáticas en lugar de píxeles. Estas rutas le dicen a los routers CNC, cortadores láser, cortadores de plasma y máquinas de chorro de agua exactamente dónde cortar o grabar.

Debido a su precisión y compatibilidad, DXF se ha convertido en uno de los formatos de archivo más ampliamente aceptados en la fabricación y la elaboración.

¿Por qué no se puede usar un archivo JPG o PNG?

Las imágenes descargadas de sitios web o guardadas como archivos JPG y PNG son gráficos rasterizados. Pueden parecer nítidas en una pantalla, pero no contienen la información vectorial necesaria para las máquinas de corte.

El uso de una imagen rasterizada puede resultar en:

·       Líneas de corte borrosas o irregulares

·       Detalles de diseño faltantes

·       Dimensiones imprecisas

·       Retrasos en la producción

·       Costos de edición adicionales

Para lograr cortes limpios y precisos, su imagen debe convertirse primero en un archivo vectorial verdadero y luego exportarse como DXF.

¿Cuándo necesita un archivo DXF?

Los archivos DXF se utilizan comúnmente para:

·       Fresado CNC

·       Corte láser

·       Corte por plasma

·       Corte por chorro de agua

·       Fabricación de metales

·       Carpintería

·       Corte de acrílico

·       Fabricación de letreros

·       Proyectos de decoración personalizados

·       Componentes automotrices

Si su diseño va a ser cortado por una máquina, un archivo DXF suele ser la opción más segura y compatible.

Paso 1: Empiece con la imagen de mejor calidad

La calidad de su archivo DXF depende en gran medida del diseño original.

Siempre que sea posible, utilice:

·       Logotipos de alta resolución

·       Ilustraciones claras

·       Arte en blanco y negro

·       Archivos de diseño originales

·       Dibujos escaneados a 300 PPP o superior

Evite las capturas de pantalla borrosas o las imágenes muy comprimidas, ya que requieren una limpieza adicional antes de la conversión.

Paso 2: Convierta la imagen en arte vectorial

Antes de crear un archivo DXF, la imagen debe convertirse en arte vectorial.

Este proceso recrea el diseño utilizando rutas editables en lugar de píxeles.

El trazado vectorial profesional proporciona:

·       Curvas suaves

·       Formas precisas

·       Bordes limpios

·       Arte escalable

·       Mejor compatibilidad con máquinas

Un diseño correctamente vectorizado constituye la base de un archivo DXF de alta calidad.

Paso 3: Limpie el arte

No todas las imágenes están listas para la fabricación.

Antes de exportar su archivo, es importante eliminar elementos innecesarios como:

·       Fondos

·       Sombras

·       Líneas duplicadas

·       Rutas abiertas

·       Pequeños detalles que no se cortarán correctamente

La limpieza del arte ayuda a mejorar la precisión del corte y reduce los errores de la máquina.

Paso 4: Exporte el arte como un archivo DXF

Una vez que su diseño ha sido vectorizado y optimizado, puede exportarse como un archivo DXF.

Durante la exportación, asegúrese de:

·       Preservar las rutas vectoriales

·       Mantener las dimensiones correctas

·       Convertir texto a contornos

·       Verificar si hay rutas abiertas o superpuestas

·       Guardar una copia maestra AI o SVG para futuras ediciones

Seguir estos pasos garantiza que su archivo esté listo para routers CNC, cortadores láser y otros equipos de fabricación.

Por qué el trazado vectorial manual produce mejores archivos DXF

Muchas herramientas en línea prometen una conversión instantánea de imagen a DXF, pero a menudo crean archivos de mala calidad.

La conversión automática puede introducir:

·       Bordes irregulares

·       Puntos de anclaje excesivos

·       Rutas rotas

·       Letras distorsionadas

·       Curvas ásperas

El trazado vectorial manual profesional recrea cada elemento con precisión, lo que resulta en rutas vectoriales más limpias y un rendimiento de la máquina más fiable.

Para logotipos empresariales, arte detallado y proyectos de nivel de producción, el trazado manual ofrece constantemente resultados superiores.

El mejor software para crear y editar archivos DXF

La creación de un archivo DXF de alta calidad comienza con el uso del software adecuado. Si bien muchos programas de diseño admiten DXF, algunos son más adecuados para flujos de trabajo profesionales de CNC y corte por láser.

Adobe Illustrator

Adobe Illustrator es ideal para convertir logotipos, ilustraciones y obras de arte en gráficos vectoriales limpios antes de exportarlos como archivos DXF.

AutoCAD

AutoCAD es uno de los programas CAD más confiables para crear dibujos técnicos y archivos DXF listos para producción. Ofrece mediciones precisas y herramientas de edición avanzadas para proyectos de ingeniería y fabricación.

CorelDRAW

CorelDRAW es ampliamente utilizado por fabricantes de rótulos, empresas de grabado láser y profesionales de la impresión. Proporciona un excelente soporte para la edición vectorial y la exportación de DXF.

Inkscape

Inkscape es un editor vectorial gratuito y de código abierto que puede crear y editar archivos SVG antes de convertirlos a DXF. Es una buena opción para principiantes y aficionados.

Independientemente del software que elija, siempre revise su archivo antes de enviarlo a un enrutador CNC o cortador láser.

Errores comunes en archivos DXF que debe evitar

Incluso un archivo vectorial puede causar problemas de producción si no se prepara correctamente. Aquí hay algunos errores comunes a tener en cuenta:

Trayectorias abiertas

Las trayectorias abiertas impiden que las máquinas sigan líneas de corte completas. Siempre asegúrese de que cada forma esté completamente cerrada antes de exportar su archivo.

Líneas duplicadas

Las trayectorias superpuestas pueden hacer que la máquina corte la misma área varias veces, lo que aumenta el tiempo de producción y el desperdicio de material.

Demasiados puntos de anclaje

Las herramientas de conversión automática a menudo crean puntos de anclaje innecesarios que hacen que las curvas sean irregulares y reducen la precisión del corte. Simplificar las trayectorias mejora el rendimiento de la máquina.

Escala incorrecta

Siempre confirme que su diseño esté guardado con el tamaño correcto. Los errores de escala pueden llevar a piezas que no encajan o productos que no pasan los controles de calidad.

Olvidar convertir el texto a contornos

Si su archivo contiene fuentes editables, conviértalas a contornos antes de compartir la obra de arte. Esto evita la falta de fuentes y problemas de formato en otra computadora.

Por qué los fabricantes prefieren los archivos DXF

DXF se ha convertido en uno de los formatos de archivo más confiables en la fabricación porque ofrece una excelente compatibilidad y precisión.

Los fabricantes profesionales prefieren los archivos DXF porque:

·       Funcionan con la mayoría de los enrutadores CNC y cortadores láser.

·       Preservan las dimensiones exactas.

·       Admiten trayectorias vectoriales limpias.

·       Reducen los errores de producción.

·       Mejoran el flujo de trabajo entre diseñadores y fabricantes.

Para las empresas que producen piezas personalizadas, señalización, decoración o componentes industriales, los archivos DXF ayudan a garantizar resultados consistentes y repetibles.

Industrias que utilizan archivos DXF

Los archivos DXF se utilizan en una amplia gama de industrias en los Estados Unidos, incluyendo:

·       Fabricación de rótulos

·       Fabricación de metales

·       Carpintería

·       Fabricación de muebles

·       Producción automotriz

·       Arquitectura

·       Diseño de productos

·       Fabricación de joyas

·       Ingeniería industrial

·       Fabricación de acrílicos

·       Fabricación de HVAC

·       Decoración personalizada del hogar

Desde pequeños talleres hasta grandes instalaciones de fabricación, DXF sigue siendo un estándar confiable para el corte y la fabricación de precisión.

Consideraciones finales

Convertir una imagen en un archivo DXF es un paso esencial para cualquiera que trabaje con enrutadores CNC, cortadores láser u otras máquinas de corte controladas por computadora. Si bien las imágenes JPG y PNG son útiles para la visualización digital, carecen de las trayectorias vectoriales necesarias para una producción precisa.

Al comenzar con ilustraciones vectoriales limpias, simplificar los detalles innecesarios y exportar un archivo DXF optimizado correctamente, puede mejorar la precisión del corte, reducir el desperdicio de material y lograr resultados de calidad profesional.

Si su obra de arte solo existe como una imagen ráster, invertir en un trazado vectorial manual profesional antes de la conversión a DXF es la mejor manera de crear archivos confiables y listos para la producción para la fabricación, la señalización y la fabricación personalizada.

Preguntas frecuentes

P1. ¿Para qué se utiliza un archivo DXF?

Un archivo DXF es un formato basado en vectores que se utiliza comúnmente para enrutamiento CNC, corte por láser, corte por plasma, corte por chorro de agua y aplicaciones CAD.

P2. ¿Puedo convertir un JPG directamente a un archivo DXF?

Sí, pero la imagen debe convertirse primero en una ilustración vectorial limpia. El trazado vectorial manual produce archivos DXF más precisos que las herramientas de conversión automática.

P3. ¿Es DXF mejor que SVG para máquinas CNC?

Ambos formatos son útiles, pero DXF generalmente se prefiere para software CAD y flujos de trabajo CNC industriales debido a su amplia compatibilidad y precisión técnica.

P4. ¿Puedo editar un archivo DXF después de crearlo?

Sí. Los archivos DXF se pueden editar utilizando software como AutoCAD, Adobe Illustrator, CorelDRAW y otros programas de diseño vectorial compatibles.

P5. ¿Por qué es importante el trazado vectorial manual antes de la conversión a DXF?

El trazado vectorial manual crea trayectorias suaves, formas precisas y geometría limpia, lo que resulta en archivos DXF de mayor calidad y un mejor rendimiento de corte.
